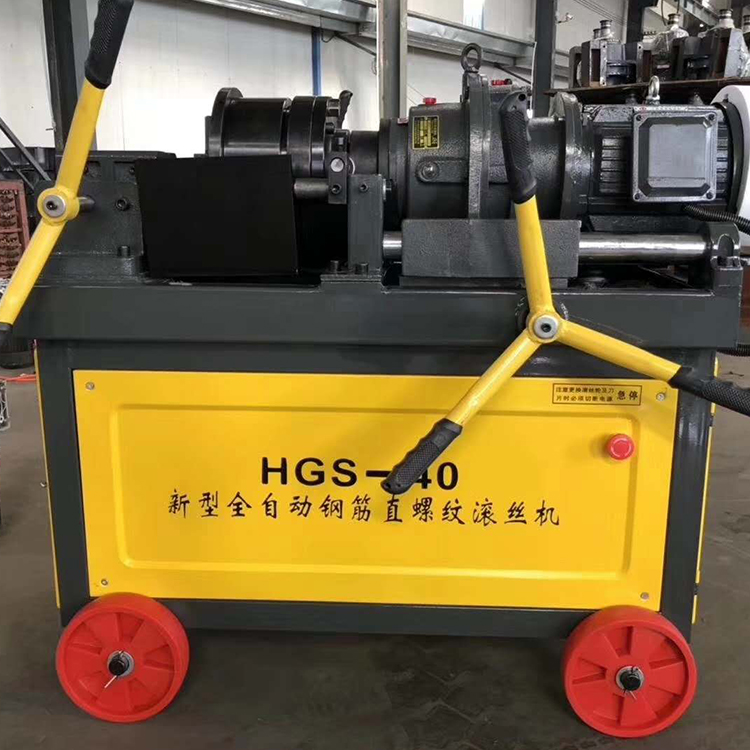

河北衡水全自動鋼筋滾絲機滾絲輪安裝方法
滾絲頭是設備的工作核心之一，它主要作用是對剝肋后的鋼筋進行滾壓螺紋，它主要由前軸蓋、后軸蓋、滾絲輪、偏心軸、偏心套、固定套、齒圈、小齒輪等組成。（1）正絲安裝
取下前軸蓋緊固螺釘，卸下前軸蓋（觀看偏心套標記孔是否在內側，如不對，摘下后軸蓋偏心套定位螺釘，轉動偏心套，使偏心套標記孔均在圓周內側，上好偏心套螺釘，前軸蓋偏心套直接轉動）。面向滾絲頭，以任一偏心軸為起始軸，按順時針依次安裝滾絲輪1、2、3（輪標記在外側），再裝好前軸蓋即可。
（2）反絲安裝
取下前軸蓋緊固螺釘，卸下前軸蓋，摘下并轉動偏心套，摘下后軸蓋偏心套定位螺釘，轉動偏心套，使標記孔均在圓周外側，上好偏心軸套螺釘，面向滾絲頭，以任一軸為起始軸，按逆時針依次安裝滾絲輪1、2、3號（輪標記在外側），再裝好前軸蓋即可。
（3）齒輪圈與小齒輪調節蝸桿安裝位置及順序：
小齒輪的安裝位置決定偏心軸的偏轉方向，即滾絲輪中心線到滾絲頭中心線的距離，因此，小齒輪安裝的相對位置不能裝錯，如圖，裝配時應注意：小齒輪與齒圈按下圖對正。注意三個小齒輪鍵位置。
3、滾絲輪與所要加工的鋼筋型號相適應后，松開蝸桿壓緊螺母，
與加工鋼筋型號相對應的對刀棒細端插入滾軋頭中心，轉動調節蝸桿，使滾絲輪與對刀棒相接觸抽出對刀棒，擰緊蝸桿壓緊螺母即可。
4、更換滾絲輪操作總匯（機床停在初始位置）
（1）機床停在初始位置，滾軋頭停放在初始位置，此時剝肋組合入。
（2）松開定位盤4條緊固螺釘，逆時針轉動定位盤，剝肋刀組合
到*小，分別擰緊四處刀體緊定螺釘，使刀體與刀架不致分離。
（3）順時針轉動定位盤，此時定位盤松開，摘除限位套限位釘，
卸下限位套附帶定位盤。
（4）摘除前軸蓋安裝螺釘，取下前軸蓋。
（5）取出滾絲輪
（6）選取與鋼筋型號一致的滾絲輪
